KATA PENGANTAR

Puji syukur saya ucapkan kepada Tuhan Yang Maha Esa. Sehingga saya dapat menyelesaikan makalah ini dengan baik. Makalah ini disusun dengan jelas, mudah di pahami dengan dilengkapi gambar, manfaat yang saya dapatkan dari pembuatan makalah ini yang pasti saya dapat menambah wawasan saya dan membagikannya kepada orang-orang yang awam mengenai vga card. Mudah-mudahan apa yang telah saya buat ini bisa bermanfaat banyak untuk oranglain. Jika ada kata-kata yang salah mohon dimaklumi. Saya sebagai mahasiswa masih banyak kekurangan.

Depok, 12 April 2014

Iqbal hafizh mukarom

BAB I

PENDAHULUAN

1.1 Latar Belakang

Ada singkatan yang bernama VGA (Video Graphics Adapter). Ya, bagi sebagian orang setiap mendengar kata ini pasti yang pertama muncul di pikirannya adalah Game (Pasti), 3D, Desain Graphics. Sebenarnya apa yang dipikirkan kebanyakan orang tersebut ada benar nya, dan kebanyakan yang orang membeli VGA hanya untuk memuaskan dirinya bermain game tanpa macet atau dalam bahasa gaulnya nge-lag, atau untuk mendesain 3D, baik itu desain rumah, maupun membuat animasi 3D. Dari masing masing VGA yang diperjual-belikan dipasaran saat ini memiliki fungsi yang berbeda-beda pula, sesuai dengan kebutuhan konsumen baik itu untuk bermain game atau semacamnya. Ada 2 vendor yang selama ini masih bersaing dalam memperebutkan tahtanya graphics cards yakni ATI yang saat ini sudah menjadi AMD dan NVIDIA, dimakalah saya ini akan menjelaskan kubu hijau yakni NVIDIA. Dan saya juga tidak membahas nya secara detail melainkan saya hanya membahas mengenai Review VGA NVIDIA GT 630 “Kepler” yang di tanamkan Nvidia pada vga cards nya.

VGA sendiri memiliki pengertian yakni, standar tampilan sebuah standar tampilan computer analog yang dipasarkan pertama kali oleh IBM pada tahun 1987. Fungsi dari VGA adalah untuk menerjemahkan/mengubah sinyal digital dari komputer menjadi tampilan grafis pada layar monitor. Kartu VGA (Video Graphic Adapter) berguna untuk menerjemahkan output (keluaran) komputer ke monitor.

1.2 Rumusan Masalah

1. Spesifikasi detail Review VGA NVIDIA GT 630 “Kepler”

2. Performa Review VGA NVIDIA GT 630 “Kepler”

BAB II

PEMBAHASAN

2.1 Spesifikasi NVIDIA GT 630

Walaupun memiliki performa serta feature tidak semewah kelas di atasnya, graphics card add-on kelas entry level ternyata tetap memiliki peminat tersendiri di kalangan pengguna PC. Tentu saja hal tersebut bukan tanpa alasan. Harga murah serta lebih ramah pada kebutuhan spesifikasi sistem memang menjadi magnet utama graphics card kelas entry level. Tidak hanya itu, graphics card kelas entry level juga merupakan solusi upgrade murah bagi pengguna PC lawas yang menginginkan performa komputasi grafik lebih baik dibandingkan iGPU generasi lama mereka. Graphics card kelas entry level juga dapat menjadi pilihan menarik saat membangun PC baru, terlebih jika PC tersebut menggunakan prosesor murah dengan iGPU kurang bertenaga.

Beberapa waktu lalu NVIDIA kembali memperkenalkan graphics card kelas entry level mereka berbasiskan arsitektur GPU Kepler. Sebelumnya kita sempat menduga jika GeForce GT 640 akan menjadi tipe termurah dari lini graphics card Kepler. Akan tetapi ternyata NVIDIA memberikan kejutan dengan kehadiran New GeForce GT 630 dengan chip GPU GK208 (Kepler). Penggunaan nama GeForce GT 630 untuk graphics card dengan chip GPU GK208 sebenarnya cukup membingungkan karena sebelumnya NVIDIA juga memiliki graphics card dengan nama serupa tetapi dengan chip GPU GF108 berbasiskan arsitektur GPU Fermi. Untuk membedakan kedua graphics card tersebut tergolong cukup mudah tetapi dibutuhkan ketelitian. Untuk GeForce GT 630 “Kepler”, biasanya produsen akan mencantumkan spesifikasi “384 CUDA Cores” atau kata “New GT 630″ pada kemasan produknya. Untuk lebih mudah dalam membedakan di antara dua graphics card tersebut, kami akan menggunakan nama GeForce GT 630 “Kepler” dan GeForce GT 630 “Fermi”.

Berbasiskan arsitektur terbaik dari NVIDIA saat ini yaitu Kepler. Mungkin di antara Anda akan bertanya-tanya seperti apakah kemampuan GeForce GT 630 “Kepler” tersebut. Mampukah graphics card kelas entry level tersebut diandalkan sebagai graphics card gaming? Temukan jawabannya di artikel berikut ini.

Platform Pengujian NVIDIA GT 630 2GB “Kepler”

Prosesor: Intel Core i3 4130 @3,4 GHz
Motherboard: LGA1150 with Intel H81
Graphics Card: NVIDIA GT 630 2GB “Kepler” & NVIDIA GT 630 2GB “Fermi”
Memory: 4x 2GB Kingston HyperX blu. (@1600 MHz; 1.65 V)

Storage: Kingston HyperX 3K SSD

Power Supply: Corsair CX500

CPU Heatsink: Intel Stock Cooler
Monitor: ASUS VN247H

Input: Generic Keyboard and Mouse
OS: Windows 7 Ultimate 64-bit SP1
Driver : Forceware 332.21 WHQL

(*) Seluruh graphics card diuji pada setting default yang disediakan driver tersebut, pada versi tersebut.

Arsitektur

GeForce GT 630 “Kepler” diotaki chip GPU GK208. Chip GPU GK208 memiliki kemiripan desain dengan chip GPU GK107, seperti digunakan pada GeForce GT 640. Walaupun begitu chip GPU GK208 hanya memiliki kontroler memori 64-bit dari 128-bit milik GK107. Pengurangan kontroler memori membuat jumlah ROP Units berkurang dari 16 menjadi 8. Walaupun begitu, chip GPU GK208 masih memiliki 384 CUDA Cores serta 32 Texture Units. Tentu saja chip GPU GK208 telah menggunakan arsitektur Kepler seperti lini GeForce GTX 600 Series dan GeForce GTX 700 Series.

Spesifikasi

GeForce GT 630 “Kepler” dilengkapi clock GPU sebesar 902 MHz. Walaupun begitu graphics card ini tidak dilengkapi feature GPU Boost. Sementara itu untuk chip memori DDR3 beroperasi pada clock speed 1800 MHz. GeForce GT 630 “Kepler” dilengkapi kapasitas memori hingga 2GB dengan ukuran bandwidth memory sebesar 64-bit. Penggunaan bandwidth memory 64-bit pada GeForce GT 630 “Kepler” memang cukup mengejutkan mengingat ada anggapan graphics card dengan spesifikasi seperti itu kurang bertenaga. Benarkah anggapan seperti itu? Terlebih GeForce GT 630 “Fermi” menggunakan bandwidth memory sebesar 128-bit. Kita akan membuktikannya di sesi pengujian.

Salah satu daya tarik GeForce GT 630 “Kepler” dibandingkan GeForce GT 630 “Fermi” adalah graphics card tersebut memiliki nilai TDP sebesar 25 Watt. Tentu saja dengan nilai TDP hanya sebesar itu membuat GeForce GT 630 “Kepler” dapat bekerja dengan temperatur serta konsumsi daya rendah. Alhasil GeForce GT 630 “Kepler” dapat menggunakan sistem pendingin sesederhana mungkin dan lebih ramah dalam kebutuhan power supply.

Di pasaran, terdapat sejumlah pilihan produk GeForce GT 630 “Kepler”. Graphics card berbasiskan chip GPU GK208 tersebut hadir dalam pilihan kapasitas memori serta interface PCIe berbeda. Terdapat sejumlah produsen dengan penawaran kapasitas memori 1GB dan 2GB dan interface PCIe x16 dan PCIe x8. GeForce GT 630 “Kepler” dengan kapasitas memori 1GB dan interface PCIe x8 seharusnya ditawarkan dengan harga jual lebih murah.

Kemasan Produk

Perlengkapan

Bersama unit graphics card, ASUS menyertakan perlengkapan sebagai berikut:

Speed Setup
DVD driver & utility

Graphics Card

ASUS GT 630 2GB “Kepler” memiliki ukuran tergolong kecil sehingga dapat ditempatkan dengan mudah di dalam casing berukuran mungil seperti casing mini-ITX. Penggunaan half PCB dengan interface PCI Express 2.0 x8 memang membuat ukuran graphics card tersebut menjadi ringkas baik di sisi lebar maupun panjang. Sementara itu, untuk mendinginkan chip GPU, ASUS mengandalkan sistem pendingin pasif. Sistem pendingin pasif memang memungkinkan digunakan mengingat GeForce GT 630 Kepler memiliki nilai TDP tergolong rendah yaitu sebesar 25 Watt. Tidak hanya itu, sistem pendingin pasif tersebut ternyata cukup dapat diandalkan dalam mendinginkan chip GPU seperti terlihat hasilnya di bawah ini.

ASUS GT 630 2GB “Kepler”

Full-load : 54 °C
Idle : 30 °C

ASUS GT 630 2GB “Kepler” menyediakan konektor display sebagai berikut:

1x Dual-link DVI-D
1x HDMI
1x D-Sub

2.2 Performa NVIDIA GT 630

First-person Shooter Game

Battlefield 4

Setting : 1360×768; Quality Preset – Low
Game terbaru besutan DICE ini memperlihatkan keunggulan GeForce GT 630 “Kepler” hingga sekitar 16% di atas GeForce GT 630″Fermi” pada Frostbite Engine 3.0.

Bioshock Infinite

Setting : 1360×768; Quality Preset – Medium
Pada game FPS berbasiskan Unreal Engine 3.0 hasil modifikasi ini terlihat GeForce GT 630 “Kepler” unggul sekitar 12% di atas GeForce GT 630 “Fermi”.

Crysis Warhead

Setting : 1360×768; DirectX 9; Mainstream Mode; AA Off
Game FPS berbasiskan Cry Engine yang sudah cukup berumur ini memperlihatkan keunggulan sekitar 5% GeForce GT 630 “Kepler” atas GeForce GT 630 “Fermi”.

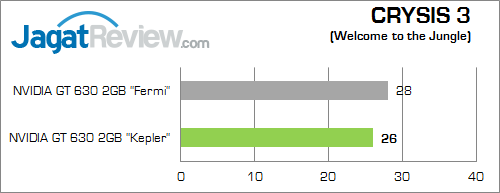

Crysis 3

Setting : 1360×768; Quality Preset – Low; AA Off
Game teranyar milik Crytek ini ternyata masih unggul saat dijalankan pada GeForce GT 630 “Fermi” tetapi dengan selisih tidak terlampau jauh dibandingkan GeForce GT 630 “Kepler”, hanya berbeda 2 fps saja.

Metro Last Light

Setting : 1360×768; DirectX 11; Low; Advance PhysX Off; AF x14; SSAA Off; Tessellation Off
GeForce GT 630 “Kepler” kembali harus mengakui keunggulan GeForce GT 630 “Fermi” pada game ini walaupun perbedaan performa keduanya tidak signifikan, tidak lebih dari 2 fps.
Third-person Action/Shooter Game

Batman Arkham Origins

Setting : 1360×768; Quality – Normal; Geometry Detail & Dynamic Shadows – DX11 Enhanced; AA Off
Game bertema superhero yang memanfaatkan Unreal Engine 3.0 ini kembali memperlihatkan keunggulan GeForce GT 630 “Fermi”, meskipun perbedaan frame rate yang didapat tidak terlampau berbeda jauh, maksimal hanya 2 fps saja.

Lost Planet 2

Setting : 1360×768; Motion Blur-On; Shadow Detail-Low; Texture Detail-Low; Rendering Level-Low
Pada game FPS berbasiskan engine MT Framework 2.0 ini GeForce GT 630 “Kepler” unggul sekitar 20% dibandingkan GeForce GT 630 “Fermi”.

Racing Game

GRID 2

Setting : 1360×768; Quality Preset-High; No-AA
Game balap di atas aspal teranyar dari studio Codemaster Racing ini juga memperlihatkan keunggulan Geforce GT 630 “Kepler” hingga sekitar 39% di atas GeForce GT 630 “Fermi”.

Konsumsi Daya

BAB III

PENUTUP

3.1 Kesimpulan

Kesimpulan dari makalah di atas adalah bahwa VGA adalah hardware yang sangat penting sekali bagi PC, dimana Kartu grafis yang dikenal juga sebagai kartu video adalah bagiandari perangkat keras yang diinstal dalam komputer yang bertanggung jawab untuk rendering gambar pada monitor komputer atau layar tampilan.

Sebagai permintaan untuk kinerja tinggi di banyak bidang ilmu pengetahuan, kedokteran, teknik, dan keuangan, NVIDIA terus berinovasi dan memenuhi permintaan itu dengan arsitektur komputasi GPU sangat kuat.

Kartu Grafis ada sangat banyak varietas baik barangnya maupun harganya, VGA-VGA high definition atau di sebut juga dengan HD biasanya harganya relative sangat mahal, dan memiliki fitur-fitur yag beragam pula.

GeForce GT 630 “Kepler” ternyata mampu mematahkan anggapan jika graphics card dengan bandwidth memory 64-bit tidak bisa diandalkan untuk bermain game. Dengan menggunakan setting resolusi gambar serta kualitas grafik tepat, GeForce GT 630 “Kepler” dapat dengan mudah meraih frame rate di atas 30 fps alias game dapat dimainkan dengan nyaman. Game dengan grafik kelas ringan hingga menengah dapat dengan mudah ditangani oleh GeForce GT 630 “Kepler”. Bahkan pada sesi pengujian kami, terdapat game yang dapat dimainkan dengan nyaman dengan menggunakan presetquality Medium dan juga High.

GeForce GT 630 “Kepler” dengan bandwidth memory 64-bit memang berhasil menghasilkan performa lebih baik dibandingkan GeForce GT 630 “Fermi” dengan bandwidth memory 128-bit. Pada sesi pengujian game, kami menjumpai perbedaan performa di antara GeForce GT 630 “Kepler” dan GeForce GT 630 “Fermi” dapat mencapai 39% dengan keunggulan di tangan graphics card GK208. Memang tidak seluruh game berpihak di sisi GeForce GT 630 “Kepler”, GeForce GT 630 “Fermi” masih memiliki keunggulan tipis pada game tertentu dengan selisih 1-2 fps saja. Penggunaan chip GPU GK208 dengan spesifikasi lebih bertenaga dibandingkan chip GPU GF108 memang menjadi resep mujarab GeForce GT 630 “Kepler” untuk menutupi kekurangan di sisi ukuran bandwidth memory.

3.2 Saran

Penulis mengetahui bahwa makalah ini masing jauh dari kata sempurna dan masih banyak yang perlu di tingkatkan lagi, muali dari penjelasan tiap2 judul dan lain-lain. Oleh sebab itu pengembangan - pengembangan masih perlu di ditingkatkan lagi, saya mengharapkan masukan - masukan yang berguna.

Penulis banyak berharap para pembaca yang budiman memberikan kritik dan saran yang membangun kepada penulis demi sempurnanya makalah ini dan penulisan makalah di kesempatan-kesempatan berikutnya. Semoga makalah ini berguna bagi penulis pada khususnya juga para pembaca yang budiman pada umumnya.

Daftar Pustaka

http://www.jagatreview.com/2014/02/review-vga-nvidia-gt-630-kepler-lebih-kencang-dengan-ddr3-64bit/5/

http://id.wikipedia.org

www.google.com
